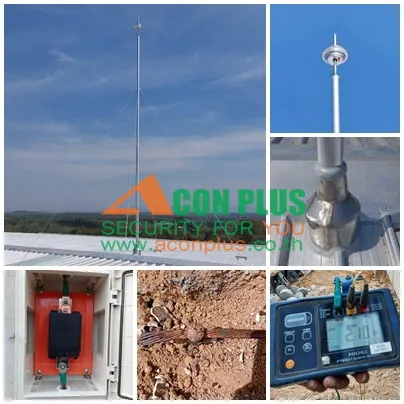

羅勇府伊萊克斯工廠建設工程防雷系統安裝工程

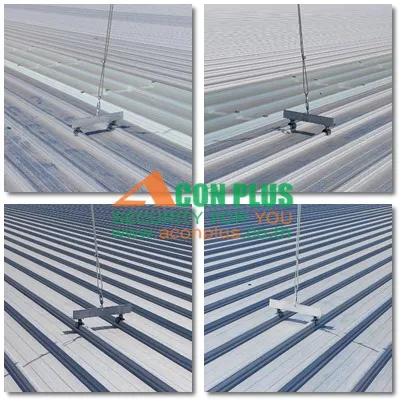

避雷針，LIVA品牌，型號LAP-DX-250，安裝在屋頂，桿高6米，拉1層繩索。

裸銅接地線，95平方毫米，穿入1吋UPVC管，並配有接地系統。

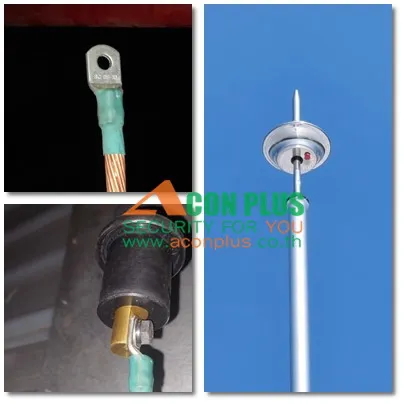

組裝避雷針頭

使用帶有電纜蓋的魚尾管。在穿過鍍鋅管之前，先將其連接到連接器上。

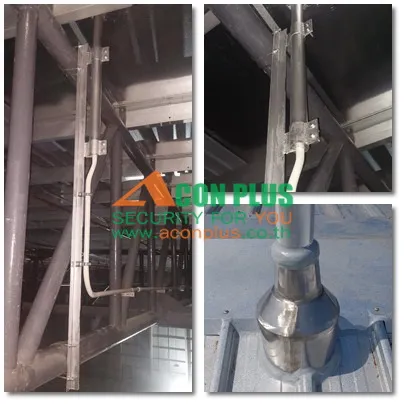

四面夾緊吊帶，防水性能佳。屋簷下的作業固定在屋簷下的框架上，確保強度和抗風性能。

使用不銹鋼錐體將桿子底部防水覆蓋。無需再擔心漏水。

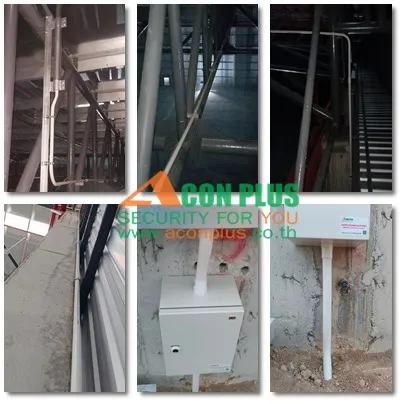

電纜數量 95 平方毫米，穿入 UPVC 管 1 英寸

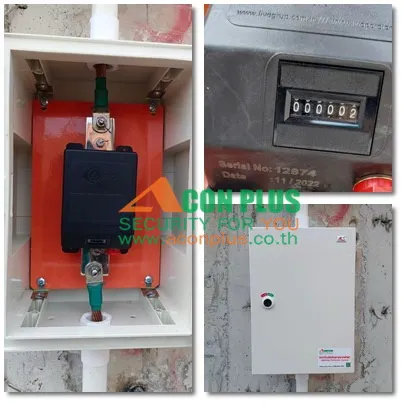

雷擊計數器和測試塊

雷擊計數器，品牌 LIVA，型號 LSC-LX01/A 反恐精英：記錄版

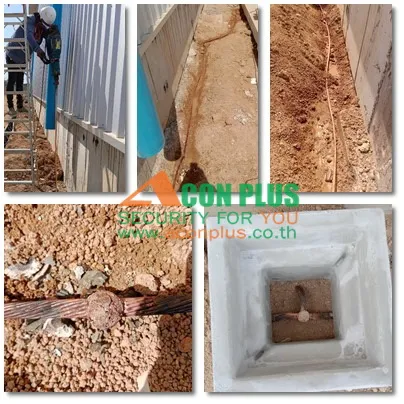

地面系統

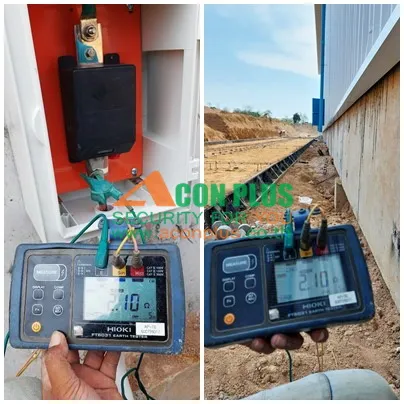

該地區多山，多岩石，土壤被填埋，導致接地電阻值高於標準。但憑藉超過18年的經驗，團隊最終將接地電阻值控制在標準範圍內。該值為2.10歐姆（Ohm），令人滿意。

由於接地空間有限，設備使用5/8英吋鍍銅接地棒，連接到95平方毫米的導線。採用星型接地方式。

接地系統的電阻值必須符合EST規定，且不得超過5歐姆，以確保系統效率。

良好的避雷針應進行測試，並每年檢查一次系統。



防雷系統工作建議

應每年檢查接地系統的電阻，確保符合標準，且不超過5歐姆。

且第二年接地系統安裝的電阻值不得超過首次測試測量值的20%。

全面檢查佈線系統和設備，確保系統有效運作。每年
