การติดตั้งระบบป้องกันฟ้าผ่า
มีจุดประสงค์เพื่อ ลดความรุนแรง ความเสียหายที่จะเกิดต่อสิ่งมีชีวิต สิ่งปลูกสร้าง ในบริเวณพื้นที่กำหนด
เมื่อห้ามฟ้าผ่าไม่ได้ แต่เราป้องกัน และควบคุมความเสียหายที่เกิดจากฟ้าผ่าได้ โดยมีส่วนประกอบสำคัญในการป้องกันฟ้าผ่าแบ่งเป็น 3 ส่วน ดังนี้
1. การติดตั้งหัวล่อฟ้า (Lightning air terminals)
หัวล่อฟ้า ทำหน้าที่ ดักจับ และรับพลังงานประจุฟ้าผ่าไม่ให้เกิดความเสียหายต่อสิ่งที่เราต้องการป้องกัน หลังจากนั้นจะส่งพลังงานประจุฟ้าผ่าส่งต่อให้ "ตัวนำลงดิน" ต่อไป คุณสมบัติที่ดีของหัวล่อฟ้ามีดังนี้
- เป็นโลหะที่มีค่าความนำไฟฟ้าที่ดี เนื่องจากมีกระแสไฟฟ้าจำนวนมากไหลผ่านในขณะเกิดฟ้าผ่า
- มีความคงทนสูงต่อการกัดกร่อนต่อสภาพสิ่งแวดล้อม สารเคมี เพื่ออายุการใช้งานที่ยาวนาน และไม่ยุ่งยากในการดูแลรักษาเนื่องจากอุปกรณ์ถูกติดตั้งอยู่บนที่สูง
- มีพื้นผิวที่ลื้น และมันวาวเนื่องจากประจุฟ้าผ่าเป็นพลังงานไฟฟ้าที่มีความถี่สูงเส้นทางของพลังงานจะเกิดขึ้นบริเวณพื้นผิวของตัวนำมากกว่าภายในของวัสดุ
- "การเลือกใช้วัสดุป้องกันฟ้าผ่า" ที่ไม่ทำให้เกิดการกัดกร่อนต่อสิ่งปลูกสร้าง
หัวล่อฟ้ามีอยู่ 2 ระบบคือ

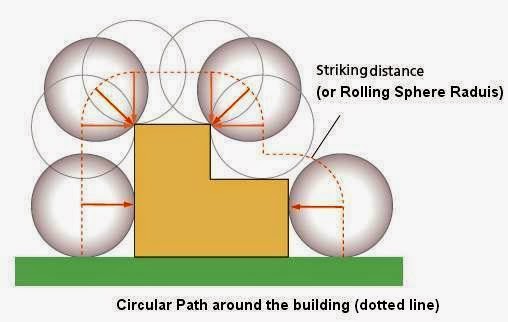

- หัวล่อฟ้า "ระบบพื้นฐาน หรือ Conventional system" ที่จะใช้หลักการออกแบบโดยใช้ ทรงกลมกลิ้ง มุมป้องกัน และตาข่ายป้องกัน ที่เราเรียกกันติดปากว่า กรงฟาราเดย์ (Faraday cage) หรือ หลักล่อฟ้าแบบแฟรงคลิน Franklin rod
ขอบคุณภาพจาก www.electrical-knowhow.com
2. หัวล่อฟ้าระบบ ปล่อยประจุเร็ว รัศมีทำการไกลเรียกว่า ระบบ Early Streamer Emission (ESE) เป็นหัวล่อฟ้าที่มีการพัฒนามาจากระบบ conventional เดิม
เพื่อให้มีประสิทธิภาพในการปล่อยประจุไฟฟ้าเพื่อล่อประจุฟ้าผ่ามาลงที่หัว ล่อฟ้าได้เร็ว และไกลมากขึ้นสามารถป้องกันได้ทั้งตัวอาคาร และบริเวณสถานที่โดยรอบของตำแหน่งที่มีการติดตั้งหัวล่อฟ้าไว้ ตามที่แสดงดังรูปตัวอย่าง
รูปแสดงตัวอย่างหัวล่อฟ้าแบบ ESE รูปตัวอย่างจาก www.aconplus.co.th/
หัวล่อฟ้าจะต่อกับ ตัวนำลงดิน ทำหน้าที่รับพลังงานไฟฟ้าสูงต่อจากหัวล่อฟ้าส่งผ่านลงดินได้อย่างปลอดภัยควรคำนึงถึง
- ขนาด และชนิดของสายตัวนำลงดินให้เหมาะสมกับชนิด และปริมาณของระบบป้องกันฟ้าผ่า
- มีความต่อเนื่องทางไฟฟ้าควรมีจุดต่อน้อยที่สุด ระยะสายสั้นที่สุด
- จุดโค้งจะต้องมีรัศมีในมุมป้านไม่น้อยกว่า 50 เซ็นติเมตร อยู่ห่างจากระบบไฟฟ้าหรือโครงสร้างอย่างน้อย 20 เซ็นติเมตร เพื่อป้องกันปัญหาการเหนี่ยวนำทางไฟฟ้า
- ในบริเวณที่คนสามารถจับสัมผัสได้จะต้องมีฉนวนไฟฟ้าห่อหุ่มสายนำลงดินเพื่อป้องกันอันตรายในกรณีระบบกราวด์ชำรุด
2. ติดตั้งอุปกรณ์ป้องกันไฟฟ้ากระโชก เข้าสู่ระบบไฟฟ้า หรือ Surge Protection Devices (SPD)
ผลของเส้นแรงแม่เหล็กไฟฟ้าที่จะเกิดขึ้นหลังจากมีฟ้าผ่า ที่มีผลกระทบต่อระบบไฟฟ้า สายส่งพลังงานทำให้ไฟดับ สายสัญญาณที่ทำให้สัญาณผิดเพี้ยน หรือขาดหาย ความเสียหายที่เกิดขึ้นเป็นอย่างน้อยหลายๆท่านคงสงสัย
อธิบายโดยภาพเป็นตัวอย่างด้านล่างนี้
ตัวอย่างการติดตั้งอุปกรณ์ป้องกันไฟฟ้ากระโชกทางด้านสายไฟฟ้ากำลัง
อุปกรณ์ ป้องกันไฟฟ้ากระโชกแบ่งออกได้ 2 ประเภทคือ
- Power Surge Protection อุปกรณ์ดับจับพลังงานไฟฟ้ากระโชกทางด้านสายส่งกำลังไฟฟ้าที่ต่อเข้าไปในระบบไฟฟ้าภายในอาคาร
- Data Surge Protection อุปกรณ์ดับจับพลังงานไฟฟ้ากระโชกทางด้านสายสื่อสารข้อมูลที่ต่อเข้าไปในระบบไฟฟ้าภายในอาคาร
3. ติดตั้งระบบกราวด์ไฟฟ้า Grounding System
เพื่อให้มีการระบายประจุไฟฟ้าส่วนเกินลงดินเพื่อลดความเสียหายต่อระบบไฟฟ้า และอันตรายที่จะเกิดต่อสิ่งมีชีวิต และยังช่วยในเรื่องการรักษาระดับคุณภาพของแรงดันไฟฟ้าที่ต้องการใช้งาน มีใช้งานในระบบส่งกำลังไฟฟ้า ระบบสื่อสาร ห้องปฏิบัติการคอมพวเตอร์ ระบบรางเลื่อนขนส่ง เครื่องจักรในการผลิตชิ้นงาน และระบบป้องกันฟ้าผ่า
ภาพตัวอย่างลักษณะของการตอกแท่งกราวด์ลงดิน การใช้เคมีกราวด์ร่วมกับระบบแท่งกราวด์ การขุดเจาะท่อกราวด์เชิงลึกโดยรถขุดเจาะบาดาล
และการแสดงเครื่องทดสอบอ่านค่าความต้านทานระบบกราวด์
ระบบกราวด์ไฟฟ้า หน้าที่หลักคือกระจายพลังงานไฟฟ้าที่เกิดจากฟ้าผ่าลงดินให้มาก และเร็วที่สุดกราวด์ที่ดีควรมีคุณสมบัติดังนี้
1. ค่าความต้านทานทางไฟฟ้าที่ต่ำ
-
-
- 10 โอห์ม ในงานระบบไฟฟ้า
- 5 โอห์ม ในงานป้องกันฟ้าผ่า
- 1 โอห์มในงานระบบสื่อสาร
-
ซึ่งค่าความต้านทานดังกล่าวเป็นเพียงค่าแนะนำทั้งนี้ขึ้นอยู่กับสภาพสิ่งแวดล้อม และลักษณะของงานที่ใช้
2. มีค่าความต้านทานคงที่แม้จะผ่านช่วงฤดูที่แตกต่างกัน
3. วัสดุที่นำมาทำระบบกราวด์จะต้องมีความคงทนแข็งแรงต่อการกัดกร่อนสูง และมีช่องเปิดหรือจุดทดสอบวัดค่าความต้านทานได้โดยง่าย
ในกรณีมีระบบกราวด์อยู่หลายตำแหน่งในระบบเดียวกัน หรือต่างกันจะต้องมีการจัดการ โดยเชื่อมโยงทางไฟฟ้ากัน หรือ แยกกัน ให้เป็นไปตามทฤษฎีระบบกราวด์ตามหลักวิศกรรมเพื่อประสิทธิภาพการทำงานสูงสุด
